Περιλαίμια κύριων και συμπληρωματικών ισοδυναμικών συνδέσεων

Περιλαίμια γείωσης

Τα περιλαίμια κύριων και συμπληρωματικών ισοδυναμικών συνδέσεων παρέχουν τη δυνατότητα άμεσης ισοδυναμικής σύνδεσης εισερχόμενων μεταλλικών σωληνώσεων με το ηλεκτρόδιο γείωσης.  Ανάλογα με το υλικό του σωλήνα και του ηλεκτροδίου γείωσης, θα πρέπει να επιλεγεί το κατάλληλο μέσο σύνδεσης ώστε να μην δημιουργηθεί ηλεκτρόλυση. Για το σκοπό αυτό η ΕΛΕΜΚΟ διαθέτει κατάλληλα περιλαίμια, τα οποία λειτουργούν και ως διμεταλλικά.  Όλα τα περιλαίμια είναι δοκιμασμένα κατά ΕΛΟΤ ΕΝ 62561 - 1

Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από ένα σφιγκτήρα για τη σύσφιξη του αγωγού και μία ταινία διαστάσεων 25x0,25 mm για τη σύνδεση της σωλήνας.
Βίδες / περικόχλια M6x16 mm ανοξείδωτες (V2A) βίδες. M8x25 mm ανοξείδωτη (V2A) καρόβιδα. M8 mm ανοξείδωτο (V2A) περικόχλιο.
Διαστάσεις σωλήνας ¾’’–8’’ (Ø24–219 mm).
Διαστάσεις αγωγού Ø5–10 mm (16–70 mm2)
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο.
Επιτρεπτή σύνδεση με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St, St/eCu, St/tZn.
Ροπή σύσφιξης 3 Nm (M6), 13 Nm (M8).
Ρυθμιζόμενο περιλαίμιο για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με σωλήνα. Χρησιμοποιείται σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6562209-81
,
Κωδικός προϊόντος:
6562209-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
138.00
,
Συσκευασία:
1.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από ένα σφιγκτήρα για τη σύσφιξη του αγωγού και μία ταινία διαστάσεων 25x0,25 mm για τη σύνδεση της σωλήνας.
Βίδες / περικόχλια M6x16 mm ανοξείδωτες (V2A) βίδες. M8x25 mm ανοξείδωτη (V2A) καρόβιδα. M8 mm ανοξείδωτο (V2A) περικόχλιο.
Διαστάσεις σωλήνας ¾’’–4’’ (Ø24–123 mm).
Διαστάσεις αγωγού Ø5–10 mm (16–70 mm2)
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο.
Επιτρεπτή σύνδεση με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St, St/eCu, St/tZn.
Ροπή σύσφιξης 3 Nm (M6), 13 Nm (M8).
Ρυθμιζόμενο περιλαίμιο για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με σωλήνα. Χρησιμοποιείται σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6562205-81
,
Κωδικός προϊόντος:
6562205-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
116.00
,
Συσκευασία:
1.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από ένα σφιγκτήρα για τη σύσφιξη του αγωγού και μία ταινία διαστάσεων 25x0,25 mm για τη σύνδεση της σωλήνας.
Βίδες / περικόχλια M6x16 mm ανοξείδωτες (V2A) βίδες. M8x25 mm ανοξείδωτη (V2A) καρόβιδα. M8 mm ανοξείδωτο (V2A) περικόχλιο.
Διαστάσεις σωλήνας ¾’’–2’’ (Ø24–61 mm).
Διαστάσεις αγωγού Ø5–10 mm (16–70 mm2)
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο.
Επιτρεπτή σύνδεση με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St, St/eCu, St/tZn.
Ροπή σύσφιξης 3 Nm (M6), 13 Nm (M8).
Ρυθμιζόμενο περιλαίμιο για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με σωλήνα. Χρησιμοποιείται σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6562203-81
,
Κωδικός προϊόντος:
6562203-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
104.00
,
Συσκευασία:
1.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M10x30 mm St/tZn βίδες με εξάγωνη κεφαλή. M10 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø112–123 mm / 4’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501400-81
,
Κωδικός προϊόντος:
6501400-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
722.00
,
Συσκευασία:
25.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø86–91 mm / 3’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501300-81
,
Κωδικός προϊόντος:
6501300-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
432.00
,
Συσκευασία:
50.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø58–61 mm / 2’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501200-81
,
Κωδικός προϊόντος:
6501200-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
364.00
,
Συσκευασία:
50.00

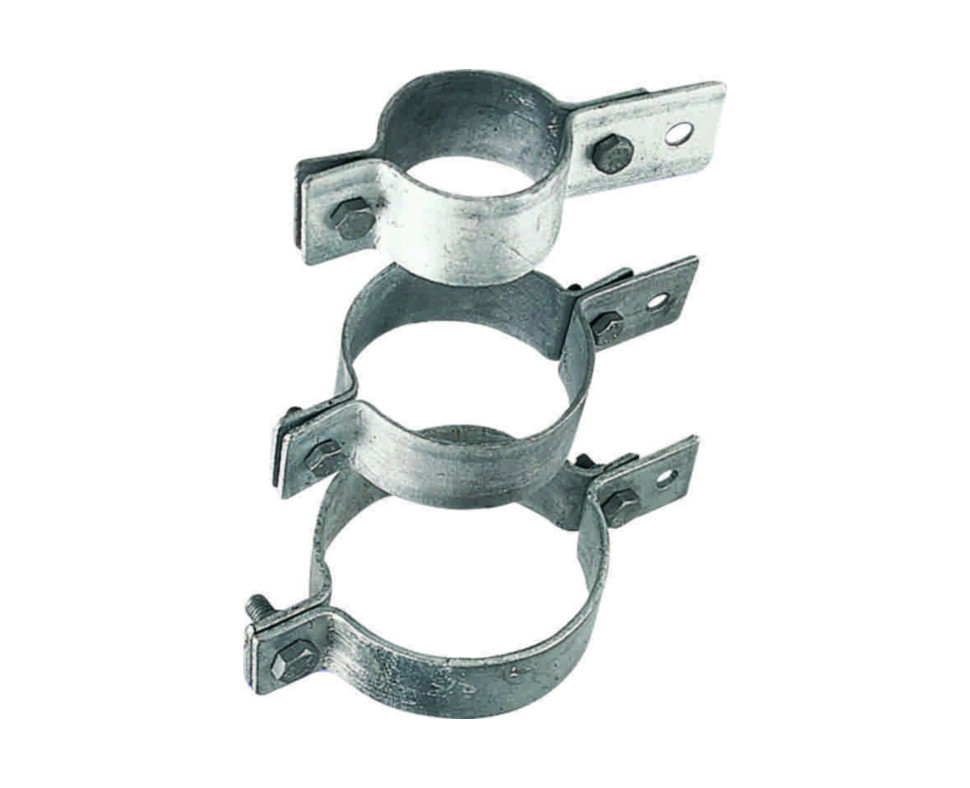

Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø30–35 mm / 1’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501100-81
,
Κωδικός προϊόντος:
6501100-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
280.00
,
Συσκευασία:
100.00
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø24–28 mm / ¾’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501034-81
,
Κωδικός προϊόντος:
6501034-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
268.00
gr/piece,
Συσκευασία:
100.00
pieces
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις σωλήνα (mm / ίντσες) Ø19–22 mm / ½’’.
Συνδεσμολογία Παράλληλη (B7). / “T” (B8).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Σωλήνες: Al, ανοξείδωτο χάλυβα (SSt), St/tZn. / Αγωγοί: Al, Cu*, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu*, St/tZn. / * Μέσω διμεταλλικής επαφής.
Επιτρεπτή σύνδεση εντός εδάφους με Αγωγοί & σωλήνες: ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σύνδεση αγωγού Με κατάλληλο σφιγκτήρα (δεν περιλαμβάνεται)
Περιλαίμιο για σωλήνες, με ένα σημείο σύνδεσης αγωγού. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και ισοδυναμικές συνδέσεις. Η σύνδεση του αγωγού επιτυγχάνεται με κατάλληλο ...
Κωδικός συσκευασίας:
6501012-81
,
Κωδικός προϊόντος:
6501012-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.7.5
,
Βάρος:
246.00
gr/piece,
Συσκευασία:
100.00
pieces
