Εξαρτήματα σύνδεσης ηλεκτροδίων και αγωγών γείωσης

Connection components

Στην παρούσα ενότητα υπάρχουν όλα τα εξαρτήματα σύνδεσης αγωγών και ηλεκτροδίων γειώσης.

Σύνδεσμος επιμήκυνσης για ράβδους γείωσης 3/4’’, κωδικός 6330017-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Κατάλληλο για ράβδο γείωσης Με εξωτερικό σπείρωμα: 3/4'' (20mm).
Σπείρωμα 3/4'' (UNC-2A) εσωτερικό.
Υλικό κατασκευής Κράμα χαλκού.
Αντοχή σε κεραυνικό ρεύμα Heavy duty (H – 100 kA).
Αντοχή σε κρούσεις Κρούσεις διάρκειας 2 λεπτών με κρουστικό πιστολέτο.
Δύναμη εφελκυσμού 105 kN.
Σύνδεσμος για την επιμήκυνση χαλύβδινων ηλεκτρολυτικά επιχαλκωμένων ράβδων γείωσης.
Δασμολογική κλάση:
73269098
,
Κωδικός προϊόντος:
6330017-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
152.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

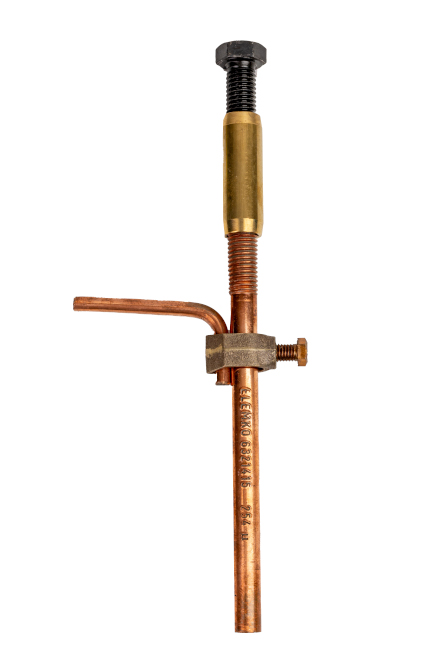

Σύνδεσμος επιμήκυνσης για ράβδους γείωσης 5/8’’, κωδικός 6330014-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Κατάλληλο για ράβδο γείωσης Με εξωτερικό σπείρωμα: 5/8'' (16mm).
Σπείρωμα 5/8'' (UNC-2A) εσωτερικό.
Υλικό κατασκευής Κράμα χαλκού.
Αντοχή σε κεραυνικό ρεύμα Heavy duty (H – 100 kA).
Αντοχή σε κρούσεις Κρούσεις διάρκειας 2 λεπτών με κρουστικό πιστολέτο.
Δύναμη εφελκυσμού 80 kN.
Σύνδεσμος για την επιμήκυνση χαλύβδινων ηλεκτρολυτικά επιχαλκωμένων ράβδων γείωσης.
Δασμολογική κλάση:
73269098
,
Κωδικός προϊόντος:
6330014-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
104.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας σύνδεσης ταινιών πλάτους έως 30mm, κωδικός 6261833-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt grade V2A).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 50x50 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). / M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ταινιών 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn (St/tZn όχι μαζί με Cu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261833-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
138.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας σύνδεσης αγωγού Ø8-10mm / ταινίας πλάτους έως 30mm με ενδιάμεσο πλακίδιο, κωδικός 6261831-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt grade V2A).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 50x50 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). / M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ταινίας 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261831-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
138.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας σύνδεσης αγωγού Ø8-10mm / ταινίας πλάτους έως 30mm, κωδικός 6261830-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt grade V2A).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 50x50 mm.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). / M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ταινίας 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (Al & St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261830-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
114.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας για αγωγούς Ø8–10mm, κωδικός 6261810-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
Tested
Tested_short_circuit
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 50x50 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγών Ø8–10 mm (50–70 mm2).
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλών ή πολύκλωνων αγωγών, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261810-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
144.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας για αγωγούς 16–35mm2, κωδικός 6261836-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
ELEMKO_tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 50x50 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγών 16–35 mm2
Συνδεσμολογία Διασταύρωση (B1) / Παράλληλη (B2)
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu)
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλών ή πολύκλωνων αγωγών, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261836-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
136.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας σύνδεσης αγωγού 16-35mm2 / ταινίας πλάτους έως 30mm, κωδικός 6261835-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt grade V2A).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 50x50 mm.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). / M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής 16–35 mm2.
Διαστάσεις ταινίας 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (Al & St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261835-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
110.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

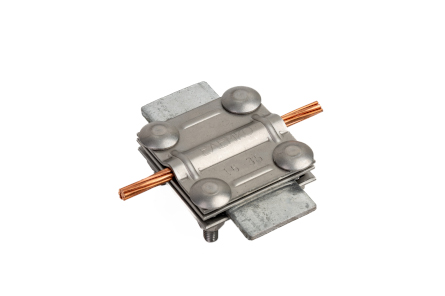

Ανοξείδωτος σφιγκτήρας σύνδεσης αγωγού 16-35mm2 / ταινίας πλάτους έως 30mm, με ενδιάμεσο πλακίδιο, κωδικός 6261834-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt grade V2A).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια και ένα ενδιάμεσο, διαστάσεων 50x50 mm.
Βίδες / περικόχλια M6x25 mm ανοξείδωτες καρόβιδες (V2A). / M6 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής 16–35 mm2.
Διαστάσεις ταινίας 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 9 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6261834-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
138.00
gr/piece,
Συσκευασία:
25.00
pieces
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας πολλαπλών χρήσεων, κωδικός 6266008-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
Tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτη καρόβιδα (V2A). M8 ανοξείδωτο περικόχλιο (V2A).
Διαστάσεις αγωγών Ø6–10 mm (25–70 mm2).
Διαστάσεις μεταλλικής επιφάνειας (πάχος) Έως 5 mm.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2, B5). / "T" (B6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (Al & St/tZn όχι μαζί με Cu, Cu/eSn, St/eCu).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, Cu/eSn & St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση μεταξύ στρογγυλών ή πολύκλωνων αγωγών ή για ισοδυναμική σύνδεση μεταλλικής επιφάνειας. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης...
Δασμολογική κλάση:
72209080
,
Κωδικός προϊόντος:
6266008-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
76.00
gr/piece,
Συσκευασία:
50.00
pieces
Συναφή Προϊόντα
