Εξαρτήματα σύνδεσης ηλεκτροδίων και αγωγών γείωσης

Connection components

Στην παρούσα ενότητα υπάρχουν όλα τα εξαρτήματα σύνδεσης αγωγών και ηλεκτροδίων γειώσης.

Χάλκινος σφιγκτήρας σύνδεσης ταινιών πλάτους έως 40mm, κωδικός 6224040-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 70x70 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ταινιών 20–40 mm πλάτος & έως 6 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6224040-81
,
Κωδικός προϊόντος:
6224040-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
520.00
,
Συσκευασία:
15.00
Συναφή Προϊόντα

Χάλκινος σφιγκτήρας σύνδεσης ταινιών πλάτους έως 60mm, κωδικός 6224060-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 90x30 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ταινιών Έως 60 mm πλάτος & έως 6 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1) για ταινίες πλάτους έως 40 mm. / Παράλληλη (B2) για ταινίες πλάτους έως 60 mm.
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6224060-81
,
Κωδικός προϊόντος:
6224060-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
268.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα

Χάλκινος σφιγκτήρας Ø12-14mm/Ø12-14mm, κωδικός 6222112-71

Εικόνες
Πληροφορίες
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 60x60 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγών Ø12–14 mm ράβδος (95–120 mm2 πολύκλωνος αγωγός).
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλών ράβδων ή πολύκλωνων αγωγών, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6222112-81
,
Κωδικός προϊόντος:
6222112-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
404.00
,
Συσκευασία:
20.00
Συναφή Προϊόντα

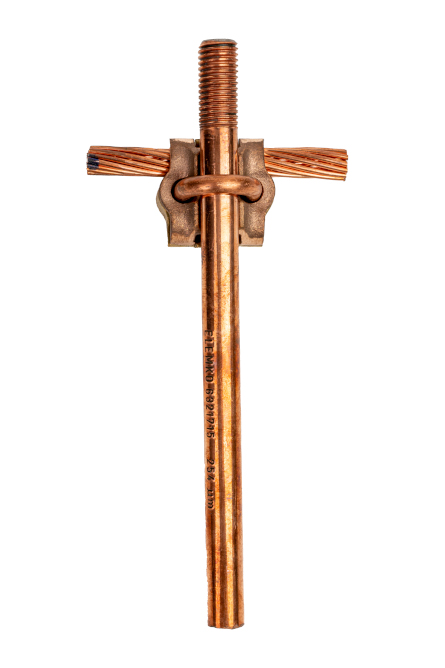

Χάλκινος σφιγκτήρας σύνδεσης αγωγού Ø8-10mm / ράβδου Ø16mm, κωδικός 6221610-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 90x30 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ράβδου Ø16 mm
Συνδεσμολογία Διασταύρωση (B1).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με συλλεκτήρια ακίδα, προστατευτικό αγωγό ή ράβδο γείωσης, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείω...
Κωδικός συσκευασίας:
6221610-81
,
Κωδικός προϊόντος:
6221610-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
276.00
,
Συσκευασία:
20.00
Συναφή Προϊόντα

Χάλκινος σφιγκτήρας αγωγού Ø8-10mm / ράβδου Ø16mm, κωδικός 6228116-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 60x60 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ράβδου Ø16 mm.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm.
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με συλλεκτήρια ακίδα, προστατευτικό αγωγό ή ράβδο γείωσης, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείω...
Κωδικός συσκευασίας:
6228116-81
,
Κωδικός προϊόντος:
6228116-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
388.00
,
Συσκευασία:
20.00
Συναφή Προϊόντα

Χάλκινος σφιγκτήρας σύνδεσης ράβδων Ø16mm, κωδικός 6221616-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 60x60 mm.
Βίδες / περικόχλια M8x25 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ράβδων Ø16 mm
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση ράβδων, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6221616-80
,
Κωδικός προϊόντος:
6221616-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
309.00
,
Συσκευασία:
20.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn σύνδεσης ταινιών πλάτους έως 30mm με ανοξείδωτες βίδες, κωδικός 6204131-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 60x60 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες (V2A) βίδες με εξάγωνη κεφαλή. / M8 ανοξείδωτα (V2A) περικόχλια.
Διαστάσεις ταινιών 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6204131-81
,
Κωδικός προϊόντος:
6204131-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.1
,
Βάρος:
340.00
,
Συσκευασία:
20.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn σύνδεσης αγωγού Ø8-10mm / ταινίας πλάτους έως 40mm με ανοξείδωτες βίδες, κωδικός 6201041-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 70x70 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ταινίας 20–40 mm πλάτος & έως 6 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6201041-81
,
Κωδικός προϊόντος:
6201041-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
380.00
,
Συσκευασία:
15.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn σύνδεσης ταινιών πλάτους έως 40mm με ανοξείδωτες βίδες, κωδικός 6204041-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 70x70 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ταινιών 20–40 mm πλάτος & έως 6 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6204041-81
,
Κωδικός προϊόντος:
6204041-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.1
,
Βάρος:
452.00
,
Συσκευασία:
15.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn σύνδεσης ταινιών πλάτους έως 60mm με ανοξείδωτες βίδες, κωδικός 6204061-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 90x30 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm ανοξείδωτες βίδες (V2A) με εξάγωνη κεφαλή. / M8 ανοξείδωτα περικόχλια (V2A).
Διαστάσεις ταινιών Έως 60 mm πλάτος & έως 6 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1) για ταινίες πλάτους έως 40 mm. / Παράλληλη (B2) για ταινίες πλάτους έως 60 mm.
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Κωδικός συσκευασίας:
6204061-81
,
Κωδικός προϊόντος:
6204061-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.1
,
Βάρος:
240.00
,
Συσκευασία:
25.00
Συναφή Προϊόντα
