Θεμελιακή γείωση

Foundation_earthing

Η εγκατάσταση του θεμελιακού ηλεκτροδίου στην Ελλάδα είναι υποχρεωτική για κάθε νέα εκ θεμελίων οικοδομή και πραγματοποιείται στα θεμέλια της οικοδομής λίγο πριν κλείσουν τα καλούπια.  Ο αγωγός (ταινία ή κυλινδρικός) του θεμελιακού ηλεκτροδίου θα πρέπει να δημιουργεί ένα κλειστό περιμετρικό βρόχο, ενώ δεν απαιτείται η δημιουργία μικρότερων σε διαστάσεις βρόχους (π.χ. 20 x 20m) εφόσον υπάρχει οπλισμός στο θεμέλιο (ΕΛΟΤ 60364 παράρτημα Γ.3.1).  Η απαίτηση για μικρότερους βρόχους υπάρχει μόνο σε άοπλο σκυρόδεμα ή όταν γίνεται χρήση στεγανής μεμβράνης.  Από τον περιμετρικό βρόχο του θεμελιακού ηλεκτροδίου αφήνονται αναμονές (π.χ. γενικός πίνακας, χώρος μετρητών, λεβητοστάσιο) προκειμένου να γίνει χρήση της θεμελιακής γείωσης.

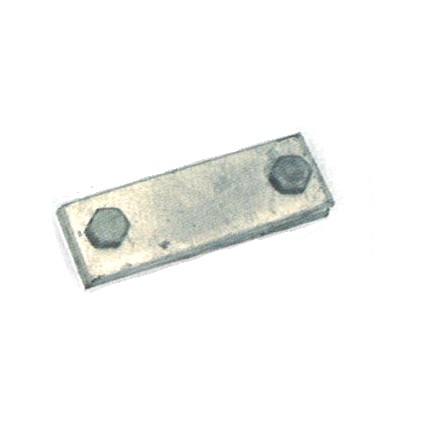

Σφιγκτήρας St/tZn σύνδεσης αγωγού Ø8-10mm / ταινίας πλάτους έως 30 mm, κωδικός: 6208030

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn)
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 60x60 mm.
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. M8 St/tZn περικόχλια.
Διαστάσεις αγωγού κυκλικής διατομής Ø8–10 mm (50–70 mm2).
Διαστάσεις ταινίας 20–30 mm πλάτος & έως 6 mm πάχος
Συνδεσμολογία Διασταύρωση (B1).Παράλληλη (B2) .
Θέση εγκατάστασης Εντός σκυροδέματος.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm.
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού με αγωγό μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6208030-71
,
Κωδικός προϊόντος:
6208030-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
286.00
gr,
Συσκευασία:
20.00
Συναφή Προϊόντα

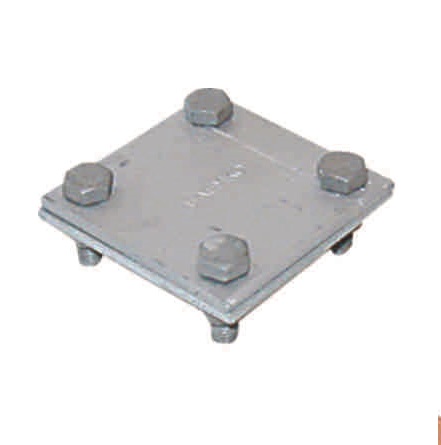

Σφιγκτήρας St/tZn για ταινίες πλάτους έως 30 mm, κωδικός 6204030

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 60x60 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x25 mm St/tZn βίδες με εξάγωνη κεφαλή. / M8 St/tZn περικόχλια.
Διαστάσεις ταινιών 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης εντός σκυροδέματος.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6204030-71
,
Κωδικός προϊόντος:
6204030-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
282.00
gr,
Συσκευασία:
20.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn σύνδεσης ταινιών πλάτους έως 30mm , κωδικός 6204130

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από δύο εξωτερικά πλακίδια διαστάσεων 60x60 mm και ένα ενδιάμεσο.
Βίδες / περικόχλια M8x30 mm St/tZn βίδες με εξάγωνη κεφαλή. / M8 St/tZn περικόχλια.
Διαστάσεις ταινιών 20–30 mm πλάτος & έως 5 mm πάχος.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/tZn
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση αγωγών μορφής ταινίας, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6204130-71
,
Κωδικός προϊόντος:
6204130-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
340.00
gr,
Συσκευασία:
20.00
Συναφή Προϊόντα

Χαλύβδινη επιψευδαργυρωμένη εν θερμώ ταινία 40x4mm, κωδικός 6401143-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 40 mm
Πάχος 4 mm
Διατομή 160 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥500 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός μορφής ταινίας, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6401143-70
,
Κωδικός προϊόντος:
6401143-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
1318.00
gr/m,
Συσκευασία:
40.00
m
Συναφή Προϊόντα

Χαλύβδινη επιψευδαργυρωμένη εν θερμώ ταινία 30x3,5mm (58m), κωδικός 6401133-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 3,5 mm
Διατομή 105 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥500 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός μορφής ταινίας, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6401133-70
,
Κωδικός προϊόντος:
6401133-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
865.00
gr/m,
Συσκευασία:
58.00
m
Συναφή Προϊόντα

Χαλύβδινη επιψευδαργυρωμένη εν θερμώ ταινία 30x3,5mm (29m), κωδικός 6401132-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 3,5 mm
Διατομή 105 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥500 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός μορφής ταινίας, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6401132-70
,
Κωδικός προϊόντος:
6401132-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
865.00
gr/m,
Συσκευασία:
29.00
m
Συναφή Προϊόντα

Χαλύβδινη επιψευδαργυρωμένη εν θερμώ ταινία 30x3mm (68m), κωδικός 6401333-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 3 mm
Διατομή 90 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥500 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός μορφής ταινίας, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6401333-70
,
Κωδικός προϊόντος:
6401333-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
738.00
gr/m,
Συσκευασία:
68.00
m
Συναφή Προϊόντα

Χαλύβδινος επιψευδαργυρωμένος εν θερμώ αγωγός κυκλικής διατομής Ø10mm (25m), κωδικός 6400111-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Διάμετρος 10 mm
Διατομή 78 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥350 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός κυκλικής διατομής, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6400111-70
,
Κωδικός προϊόντος:
6400111-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
616.00
gr/m,
Συσκευασία:
25.00
m
Συναφή Προϊόντα

Χαλύβδινος επιψευδαργυρωμένος εν θερμώ αγωγός κυκλικής διατομής Ø10mm (50m), κωδικός 6400011-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Διάμετρος 10 mm
Διατομή 78 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥350 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Χαλύβδινος επιψευδαργυρωμένος εν θερμώ (St/tZn) αγωγός κυκλικής διατομής, για χρήση ως συλλεκτήριος αγωγός, αγωγός καθόδου και ως αγωγός γείωσης.
Δασμολογική κλάση:
6400011-70
,
Κωδικός προϊόντος:
6400011-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
616.00
gr/m,
Συσκευασία:
50.00
m
Συναφή Προϊόντα

Στήριγμα – σφιγκτήρας θεμελιακής γείωσης, κωδικός 6201000-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
short-corcuit tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn)
Περιγραφή Αποτελείται από ένα πλακίδιο διαστάσεων 83x60 mm και δύο σιαγώνες για τη σύσφιξη των οπλισμού/αγωγού.
Βίδες / περικόχλια M10x30 mm χαλύβδινες ηλεκτρολυτικά επιψευδαργυρωμένες καρόβιδες. / M10 χαλύβδινα ηλεκτρολυτικά επιψευδαργυρωμένα περικόχλια.
Διαστάσεις αγωγού Ø8–10 mm (50–70 mm2).
Διαστάσεις ταινίας Έως 40 mm πλάτος και 4 mm πάχος.
Διαστάσεις οπλισμού Ø10–22 mm.
Συνδεσμολογία Διασταύρωση (B1). / Παράλληλη (B2).
Θέση εγκατάστασης Εντός σκυροδέματος
Επιτρεπτή σύνδεση με Cu, Cu/eSn, St, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn
Ροπή σύσφιξης 35 Nm
Στήριγμα – σφιγκτήρας για την ηλεκτρική σύνδεση εντός σκυροδέματος οπλισμού με στρογγυλό ή πολύκλωνο αγωγό ή ταινία.
Δασμολογική κλάση:
6201000-71
,
Κωδικός προϊόντος:
6201000-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.3
,
Βάρος:
340.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα
