Περιμετρική γείωση

Περιμετρική γείωση & πλέγμα γείωσης

Το περιμετρικό ηλεκτρόδιο γείωσης είτε σε μορφή ενός κλειστού βρόχου, είτε σε μορφή πλέγματος αποτελεί ένα βασικό ηλεκτρόδιο γείωσης με εφαρμογή τόσο σε βιομηχανικά όσο και ενεργειακά έργα όπως Φ/Β και υπαίθριους Υ/Σ Μέσης & Υψηλής Τάσης.

Ταινία διαστάσεων 30x3,5 mm από ανοξείδωτο χάλυβα (SSt – grade V4A), κωδικός: 6461130

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 3,5 mm
Διατομή 105 mm2
Yλικό κατασκευής Ανοξείδωτος χάλυβας (SSt – V4A)
Ειδική ηλεκτρική αντίσταση ≤0,80 μΩm
Εφελκυσμός (όριο αντοχής) 350 – 770 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn (St/tZn όχι ταυτόχρονα με Cu, Cu/eSn, St/eCu)
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn
Ταινία διαστάσεων 30x3,5 mm από ανοξείδωτο χάλυβα (SSt – grade V4A)
Δασμολογική κλάση:
72202021
,
Κωδικός προϊόντος:
6461130-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
865.00
gr/m,
Συσκευασία:
Συναφή Προϊόντα

Αγωγός κυκλικής διατομής, διαμέτρου 8 mm από ανοξείδωτο χάλυβα (SSt – grade V4A), κωδικός: 6460018

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Διάμετρος 8 mm
Διατομή 50 mm2
Υλικό Ανοξείδωτος χάλυβας (SSt – grade V4A)
Ειδική ηλεκτρική αντίσταση ≤0,80 μΩm
Εφελκυσμός (όριο αντοχής) 350 – 770 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn (St/tZn όχι ταυτόχρονα με Cu, Cu/eSn, St/eCu)
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, SSt, St/eCu, St/tZn
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Αγωγός κυκλικής διατομής, διαμέτρου 8 mm από ανοξείδωτο χάλυβα (SSt – grade V4A)
Δασμολογική κλάση:
72210010
,
Κωδικός προϊόντος:
6460018-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
395.00
gr/m,
Συσκευασία:
Συναφή Προϊόντα

Αγωγός κυκλικής διατομής, διαμέτρου 10 mm, Χαλκός, Κωδικός: 6420010

Εικόνες
Πληροφορίες
Πιστοποιητικά
Comply to 62561
Τεχνικά χαρακτηριστικά
Διάμετρος 10 mm
Διατομή 78 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Χάλκινος αγωγός κυκλικής διατομής για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74081910
,
Κωδικός προϊόντος:
6420010-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
699.00
gr/m,
Συσκευασία:
Συναφή Προϊόντα

Χάλκινος αγωγός κυκλικής διατομής διαμέτρου 8mm, κωδικός 6420008-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Διάμετρος 8 mm
Διατομή 50 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Ηλεκτρική αντίσταση ≤0,387 Ω/km
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Χάλκινος αγωγός κυκλικής διατομής για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74081910
,
Κωδικός προϊόντος:
6420008-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.2
,
Βάρος:
450.00
gr/m,
Συσκευασία:
70.00
m
Συναφή Προϊόντα

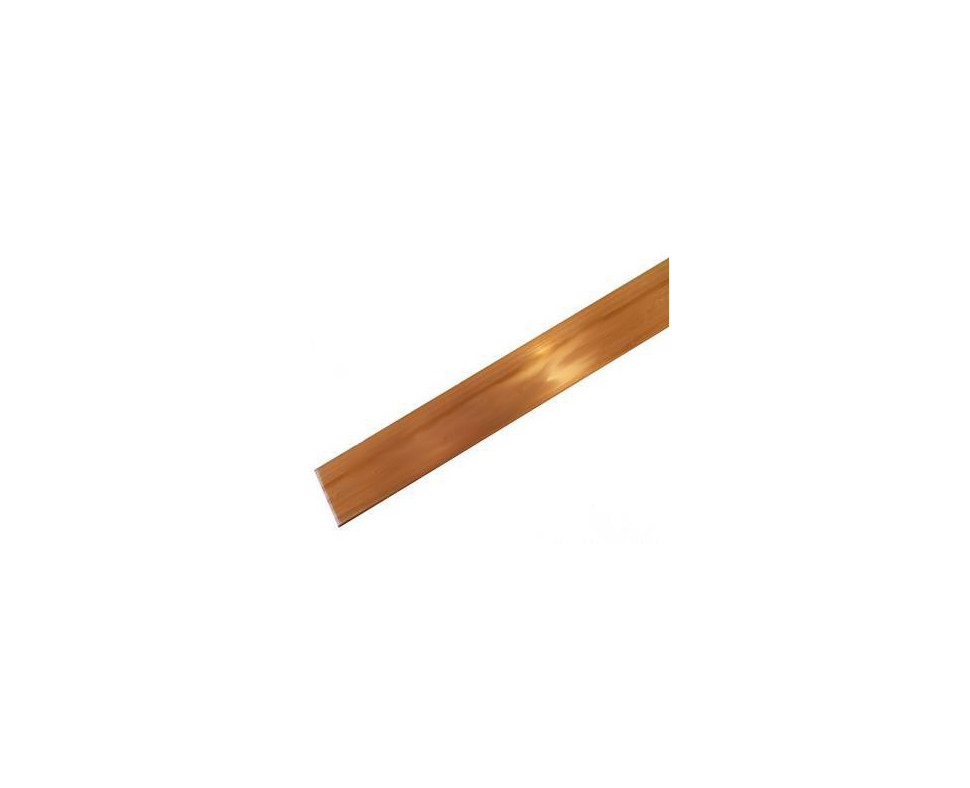

Χάλκινη ταινία 40x3mm, κωδικός 6420403-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 40 mm
Πάχος 3 mm
Διατομή 120 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινη ταινία για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74091900
,
Κωδικός προϊόντος:
6420403-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.2
,
Βάρος:
1068.00
gr/m,
Συσκευασία:
35.00
m
Συναφή Προϊόντα

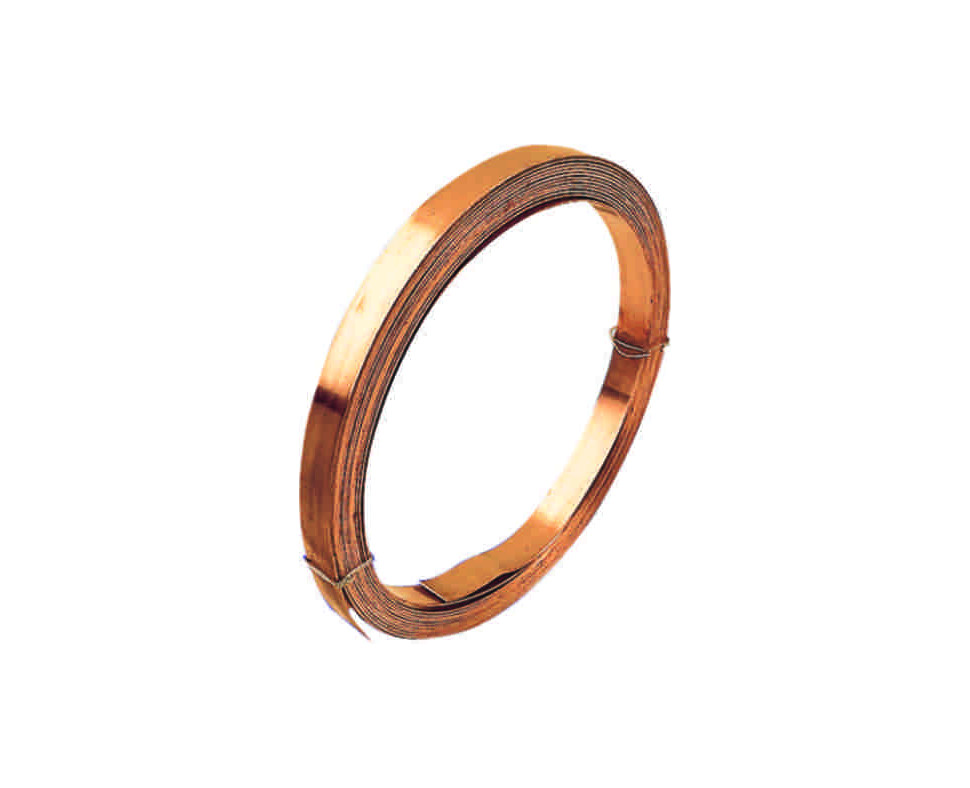

Χάλκινη ταινία 30x3mm, κωδικός 6420330-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 3 mm
Διατομή 90 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινη ταινία για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74091900
,
Κωδικός προϊόντος:
6420330-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.2
,
Βάρος:
801.00
gr/m,
Συσκευασία:
40.00
m
Συναφή Προϊόντα

Χάλκινη ταινία 30x2mm, κωδικός 6420030-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 30 mm
Πάχος 2 mm
Διατομή 60 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινη ταινία για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74091100
,
Κωδικός προϊόντος:
6420030-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.2
,
Βάρος:
534.00
gr/m,
Συσκευασία:
30.00
m
Συναφή Προϊόντα

Χάλκινη ταινία 25x3mm, κωδικός 6420253-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Πλάτος 25 mm
Πάχος 3 mm
Διατομή 75 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινη ταινία για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74091900
,
Κωδικός προϊόντος:
6420253-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.2
,
Βάρος:
667.00
gr/m,
Συσκευασία:
40.00
m
Συναφή Προϊόντα

Χάλκινη ταινία 25x2mm, κωδικός 6420252-70

Εικόνες
Πληροφορίες
Τεχνικά χαρακτηριστικά
Πλάτος 25 mm
Πάχος 2 mm
Διατομή 50 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινη ταινία για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
74091900
,
Κωδικός προϊόντος:
6420252-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
450.00
gr/m,
Συσκευασία:
40.00
m
Συναφή Προϊόντα

Χάλκινος πολύκλωνος αγωγός διατομής 120mm2, κωδικός 6420120-70

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Διάμετρος 14,21 mm
Διατομή 120 mm2
Υλικό Χαλκός (Cu)
Ειδική ηλεκτρική αντίσταση ≤0,018 μΩm
Ηλεκτρική αντίσταση ≤0,154 Ω/km
Εφελκυσμός (όριο αντοχής) 200 – 450 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξ. χάλυβας (SSt), St/eCu, St/tZn.
Χάλκινος πολύκλωνος αγωγός για χρήση σε συστήματα γείωσης.
Δασμολογική κλάση:
74081910
,
Κωδικός προϊόντος:
6420120-70
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
1046.00
gr/m,
Συσκευασία:
50.00
m
Συναφή Προϊόντα
