Ακροδέκτες ισοδυναμικών συνδέσεων Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ)

Ακροδέκτες Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ)

Οι ακροδέκτες αγωγών συστήματος αντικεραυνικής προστασίας, παρέχουν τη δυνατότητα ισοδυναμικών συνδέσεων μεταξύ αγωγών ενός συστήματος αντικεραυνικής προστασιας και μεταλλικών μερών ενός κτηρίου ή μεταλλικής κατασκευής.  Όλοι οι ακροδέκτες ισοδυναμικών συνδέσεων είναι δοκιμασμένοι κατά ΕΛΟΤ ΕΝ 62561 - 1.

Χάλκινος σφιγκτήρας πολλαπλών χρήσεων, κωδικός 6226008

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από δύο πλακίδια διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτη καρόβιδα (V2A). M8 ανοξείδωτο περικόχλιο (V2A).
Διαστάσεις αγωγών Ø6–8 mm (25–50 mm2).
Διαστάσεις μεταλλικής επιφάνειας (πάχος) Έως 5 mm.
Συνδεσμολογία Διασταύρωση (B1). Παράλληλη (B2, Β5). “T” (Β6)
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση μεταξύ στρογγυλών ή πολύκλωνων αγωγών ή για ισοδυναμική σύνδεση μεταλλικής επιφάνειας. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης...
Δασμολογική κλάση:
6226008-71
,
Κωδικός προϊόντος:
6226008-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
8.00
gr,
Συσκευασία:
50.00
Συναφή Προϊόντα

St/tZn σφιγκτήρας πολλαπλών χρήσεων, κωδικός 6206008

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από ένα πλακίδιο διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm St/tZn καρόβιδα. / M8 St/tZn περικόχλιο.
Διαστάσεις αγωγών Ø6–8 mm (25–50 mm2).
Διαστάσεις μεταλλικής επιφάνειας (πάχος) Έως 5 mm.
Συνδεσμολογία Διασταύρωση (B1). Παράλληλη (B2, Β5). “T” (Β6)
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση μεταξύ στρογγυλών ή πολύκλωνων αγωγών ή για ισοδυναμική σύνδεση μεταλλικής επιφάνειας. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης...
Δασμολογική κλάση:
6206008-71
,
Κωδικός προϊόντος:
6206008-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
78.00
gr,
Συσκευασία:
100.00
Συναφή Προϊόντα

Ακροδέκτης γεφύρωσης από επικασσιτερωμένο κράμα χαλκού για αγωγό Ø8mm, κωδικός 6225441-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Βάση: Επικασσιτερωμένος χαλκός (Cu/eSn). / Μονός σφικτήρας: Επικασσιτερωμένο κράμα χαλκού (Cu–Α/Sn).
Περιγραφή Αποτελείται από μία βάση η οποία συνδέεται με τη μεταλλική επιφάνεια και ένα μονό σφιγκτήρα ο οποίος συνδέει τον αγωγό.
Διάσταση αγωγού Ø8 mm (50 mm2).
Συνδεσμολογία Παράλληλη με μεταλλική επιφάνεια (B5). / “Τ” σε μεταλλική επιφάνεια (Β6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn. Στην περίπτωση σύνδεσης με μεταλλική επιφάνεια από διαφορετικό υλικό από τα παραπάνω απαιτείται η παρεμβολή διμεταλλικής επαφής (δείτε προαιρετικά εξαρτήματα) για την αποφυγή ηλεκτροχημικής διάβρωσης.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Σύνδεση με τη μεταλλική επιφάνεια Με μία βίδα (Μ10) ή δύο βίδες (Μ8 ή Μ10), δεν περιλαμβάνονται.
Ροπή σύσφιξης 17 Nm.
Ακροδέκτης για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με μεταλλική επιφάνεια, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6225441-71
,
Κωδικός προϊόντος:
6225441-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
128.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Ακροδέκτης γεφύρωσης από κράμα χαλκού για αγωγό Ø8 mm, κωδικός 6225440-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Βάση: Χαλκός (Cu). / Μονός σφικτήρας: Κράμα χαλκού (Cu–Α).
Περιγραφή Αποτελείται από μία βάση η οποία συνδέεται με τη μεταλλική επιφάνεια και ένα μονό σφιγκτήρα ο οποίος συνδέει τον αγωγό.
Διάσταση αγωγού Ø8 mm (50 mm2).
Συνδεσμολογία Παράλληλη με μεταλλική επιφάνεια (B5). / “Τ” σε μεταλλική επιφάνεια (Β6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu. Στην περίπτωση σύνδεσης με μεταλλική επιφάνεια από διαφορετικό υλικό από τα παραπάνω απαιτείται η παρεμβολή διμεταλλικής επαφής (δείτε προαιρετικά εξαρτήματα) για την αποφυγή ηλεκτροχημικής διάβρωσης.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Σύνδεση με τη μεταλλική επιφάνεια Με μία βίδα (Μ10) ή δύο βίδες (Μ8 ή Μ10), δεν περιλαμβάνονται.
Ροπή σύσφιξης 17 Nm.
Ακροδέκτης για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με μεταλλική επιφάνεια, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6225440-71
,
Κωδικός προϊόντος:
6225440-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
128.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Ακροδέκτης γεφύρωσης από επικασσιτερωμένο κράμα χαλκού για αγωγό 16-35mm2, κωδικός 6225443-71

Εικόνες
Πληροφορίες
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Βάση: Επικασσιτερωμένος χαλκός (Cu/eSn). / Μονός σφικτήρας: Επικασσιτερωμένο κράμα χαλκού (Cu–Α/Sn).
Περιγραφή Αποτελείται από μία βάση η οποία συνδέεται με τη μεταλλική επιφάνεια και ένα μονό σφιγκτήρα ο οποίος συνδέει τον αγωγό.
Διάσταση αγωγού 16-35 mm2.
Συνδεσμολογία Παράλληλη με μεταλλική επιφάνεια (B5). / “Τ” σε μεταλλική επιφάνεια (Β6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn. Στην περίπτωση σύνδεσης με μεταλλική επιφάνεια από διαφορετικό υλικό από τα παραπάνω απαιτείται η παρεμβολή διμεταλλικής επαφής (δείτε προαιρετικά εξαρτήματα) για την αποφυγή ηλεκτροχημικής διάβρωσης.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Σύνδεση με τη μεταλλική επιφάνεια Με μία βίδα (Μ10) ή δύο βίδες (Μ8 ή Μ10), δεν περιλαμβάνονται.
Ροπή σύσφιξης 17 Nm.
Ακροδέκτης για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με μεταλλική επιφάνεια, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6225443-71
,
Κωδικός προϊόντος:
6225443-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
128.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Ακροδέκτης γεφύρωσης από κράμα χαλκού για αγωγό 16-35mm2, κωδικός 6225442-71

Εικόνες
Πληροφορίες
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Βάση: Χαλκός (Cu). / Μονός σφικτήρας: Κράμα χαλκού (Cu–Α).
Περιγραφή Αποτελείται από μία βάση η οποία συνδέεται με τη μεταλλική επιφάνεια και ένα μονό σφιγκτήρα ο οποίος συνδέει τον αγωγό.
Διάσταση αγωγού 16-35 mm2.
Συνδεσμολογία Παράλληλη με μεταλλική επιφάνεια (B5). / “Τ” σε μεταλλική επιφάνεια (Β6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu. Στην περίπτωση σύνδεσης με μεταλλική επιφάνεια από διαφορετικό υλικό από τα παραπάνω απαιτείται η παρεμβολή διμεταλλικής επαφής (δείτε προαιρετικά εξαρτήματα) για την αποφυγή ηλεκτροχημικής διάβρωσης.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Σύνδεση με τη μεταλλική επιφάνεια Με μία βίδα (Μ10) ή δύο βίδες (Μ8 ή Μ10), δεν περιλαμβάνονται.
Ροπή σύσφιξης 17 Nm.
Ακροδέκτης για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με μεταλλική επιφάνεια, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6225442-71
,
Κωδικός προϊόντος:
6225442-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
128.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

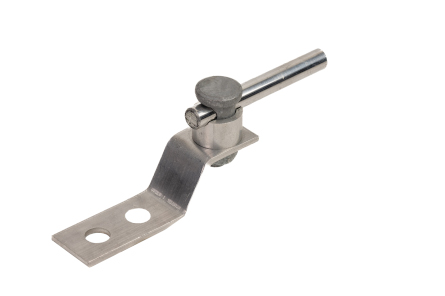

Ακροδέκτης γεφύρωσης από αλουμίνιο για αγωγό Ø8-10mm, κωδικός 6245443-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Λαμάκι: Αλουμίνιο (Al). Βάση μονού σφικτήρα: Αλουμίνιο (Al). Βίδα: Αλουμίνιο (Al), Παξιμάδι: Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από ένα λαμάκι μέσω του οποίου γεφυρώνεται η μεταλλική επιφάνεια και από ένα μονό σφιγκτήρα μέσω του οποίου συνδέεται ο αγωγός.
Διάσταση αγωγού Ø8-10 mm
Συνδεσμολογία Παράλληλη με μεταλλική επιφάνεια (B5). “Τ” σε μεταλλική επιφάνεια (Β6).
Θέση εγκατάστασης Σε εξωτερικό χώρο.
Επιτρεπτή σύνδεση με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Σύνδεση με τη μεταλλική επιφάνεια Με μία βίδα (Μ10) ή δύο βίδες (Μ8 ή Μ10), δεν περιλαμβάνονται.
Ροπή σύσφιξης 25 Nm
Ακροδέκτης για τη σύνδεση στρογγυλού ή πολύκλωνου αγωγού με μεταλλική επιφάνεια, για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστήματα γείωσης.
Δασμολογική κλάση:
6245443-71
,
Κωδικός προϊόντος:
6245443-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
47.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Ανοξείδωτος σφιγκτήρας για σύνδεση αγωγού σε επίπεδη επιφάνεια, κωδικός 6266108-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Ανοξείδωτος χάλυβας (SSt V2A).
Περιγραφή Αποτελείται από ένα πλακίδιο διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτη καρόβιδα (V2A). / M8 ανοξείδωτο περικόχλιο (V2A).
Διαστάσεις αγωγών Ø6–10 mm (25–70 mm2).
Συνδεσμολογία Παράλληλη σε μεταλλική επιφάνεια (B5). / “T” σε μεταλλική επιφάνεια (B6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (Al, St/tZn όχι μαζί με Cu, St/eCu).
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn (St/tZn όχι μαζί με Cu, Cu/eSn & St/eCu).
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού σε μεταλλική επιφάνεια ή σε περιλαίμιο σωλήνας ή γειωτή τύπου “E™”. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστή...
Δασμολογική κλάση:
6266108-71
,
Κωδικός προϊόντος:
6266108-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
65.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

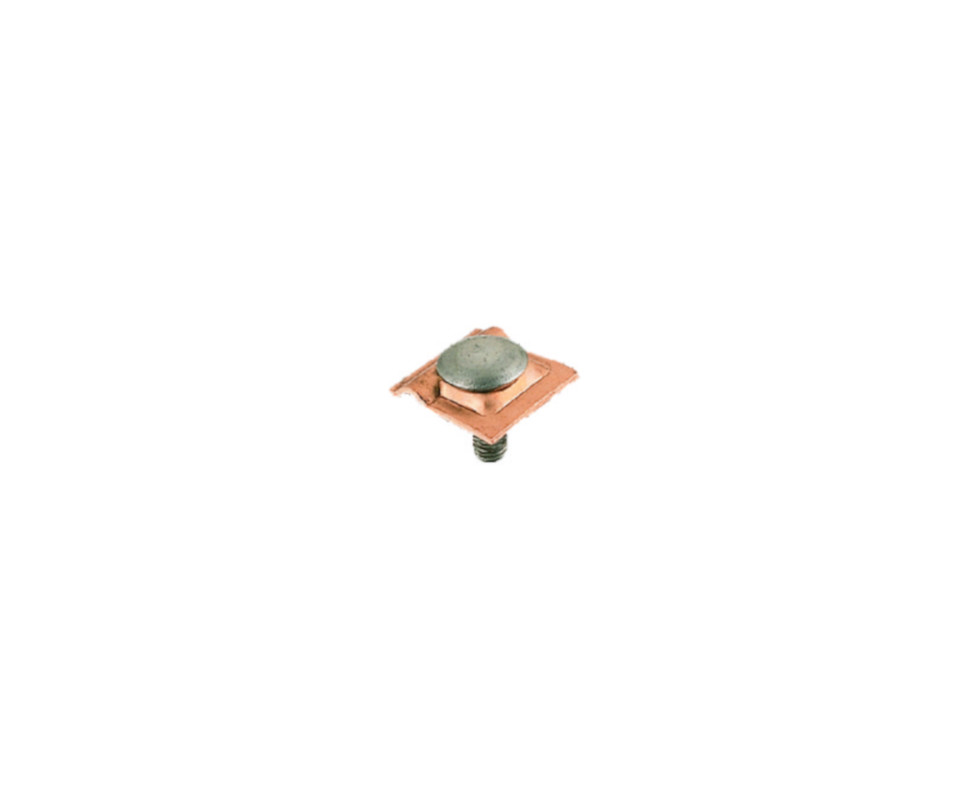

Χάλκινος σφιγκτήρας για σύνδεση αγωγού σε επίπεδη επιφάνεια, κωδικός 6226108-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χαλκός (Cu).
Περιγραφή Αποτελείται από ένα πλακίδιο διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm ανοξείδωτη καρόβιδα (V2A). / M8 ανοξείδωτο περικόχλιο (V2A).
Διαστάσεις αγωγών Ø6–10 mm (25–70 mm2).
Συνδεσμολογία Παράλληλη σε μεταλλική επιφάνεια (B5). / “T” σε μεταλλική επιφάνεια (B6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός εδάφους με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού σε μεταλλική επιφάνεια ή σε περιλαίμιο σωλήνας ή γειωτή τύπου “E™”. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστή...
Δασμολογική κλάση:
6226108-71
,
Κωδικός προϊόντος:
6226108-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.2
,
Βάρος:
65.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα

Σφιγκτήρας St/tZn για σύνδεση αγωγού σε επίπεδη επιφάνεια, κωδικός 6206108-71

Εικόνες
Πληροφορίες
Πιστοποιητικά
tested
Τεχνικά χαρακτηριστικά
Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Περιγραφή Αποτελείται από ένα πλακίδιο διαστάσεων 36x35 mm.
Βίδες / περικόχλια M8x30 mm St/tZn καρόβιδα. / M8 St/tZn περικόχλιο.
Διαστάσεις αγωγών Ø6–10 mm (25–70 mm2).
Συνδεσμολογία Παράλληλη σε μεταλλική επιφάνεια (B5). / “T” σε μεταλλική επιφάνεια (B6).
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, Cu/eSn, ανοξείδωτο χάλυβα (SSt), St/eCu, St/tZn.
Ροπή σύσφιξης 13 Nm
Σφιγκτήρας για σύνδεση στρογγυλού ή πολύκλωνου αγωγού σε μεταλλική επιφάνεια ή σε περιλαίμιο σωλήνας ή γειωτή τύπου “E™”. Για χρήση σε συλλεκτήριο σύστημα, αγωγούς καθόδου και συστή...
Δασμολογική κλάση:
6206108-71
,
Κωδικός προϊόντος:
6206108-71
,
Τιμαριθμική ΑΤΗΕ:
929.3.2.1
,
Βάρος:
65.00
,
Συσκευασία:
50.00
Συναφή Προϊόντα
