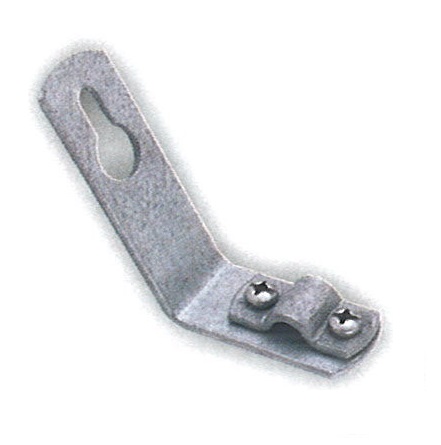

St/tZn στήριγμα αγωγού Ø8–10 mm σε κυματοειδή ή τραπεζοειδή λαμαρίνα ή ακμή, Κωδικός: 6102001

Υλικό κατασκευής Χάλυβας επιψευδαργυρωμένος εν θερμώ (St/tZn).
Βίδα 2 M6x16 mm ανοξείδωτες βίδες (V2A)
Αντοχή σε φορτία (σύμφωνα με το ΕΛΟΤ IEC EN 62561-4) Πλευρικό φορτίο: 200 Ν. Διαμήκες φορτίο: 50 Ν.
Διαστάσεις αγωγών Ø8–10 mm (50–70 mm2).
Επιτρεπτή σύνδεση με αγωγό από Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Ροπή σύσφιξης 3,5 Nm.
Στερέωση σε λαμαρίνα Στηρίζεται στις βίδες στερεώσεως της σκεπής ή μέσω μπουζονοστρίφωνου (δεν περιλαμβάνεται).
Στερέωση σε σκυρόδεμα ή τούβλο Μέσω ξυλόβιδας και Ø8 UPAT (δεν περιλαμβάνονται).
Αποστάσεις μεταξύ στηριγμάτων σε συλλεκτήριο σύστημα Σε περιπτώσεις που αναμένεται μεγαλύτερη μηχανική καταπόνηση, πχ χιόνι, δυνατοί άνεμοι κλπ, οι αποστάσεις πρέπει να είναι ≤300mm. ≤1000 mm για στρογγυλό αγωγό. ≤500 mm για πολύκλωνο αγωγό. ≤300 mm πριν και μετά αλλαγής διεύθυνσης ή σφικτήρα ή διαστολικού–συστολικού εξαρτήματος.
Συστήματα αντικεραυνικής προστασίας
Στηρίγματα αγωγών Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ)

St/tZn στήριγμα αγωγού Ø8–10 mm σε κυματοειδή ή τραπεζοειδή λαμαρίνα ή ακμή, Κωδικός: 6102001

Δασμολογική κλάση:
6102001-71
,
Κωδικός προϊόντος:
6102001-71
,
Τιμαριθμική ΑΤΗΕ:,
Βάρος:
100.00
gr,
Συσκευασία:
25.00
Πιστοποιητικά
tested
Πληροφορίες

Συναφή Προϊόντα

Διάμετρος 8 mm
Διατομή 50 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥350 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Συστήματα αντικεραυνικής προστασίας
Αγωγοί Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ)

Χαλύβδινος επιψευδαργυρωμένος εν θερμώ αγωγός κυκλικής διατομής Ø8mm (50m), κωδικός 6400118-70

Δασμολογική κλάση:
6400118-70
,
Κωδικός προϊόντος:
6400118-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
395.00
gr/m,
Συσκευασία:
50.00
m
Πιστοποιητικά
tested
Πληροφορίες

Συναφή Προϊόντα

Διάμετρος 10 mm
Διατομή 78 mm2
Βασικό υλικό κατασκευής Χάλυβας (St)
Υλικό επιμετάλλωσης Ψευδάργυρος (Zn)
Πάχος επιψευδαργύρωσης ≥350 gr/m2
Τύπος επιψευδαργύρωσης Εν θερμώ
Ειδική ηλεκτρική αντίσταση ≤0,25 μΩm
Εφελκυσμός (όριο αντοχής) 290 – 510 N/mm2
Θέση εγκατάστασης Σε εξωτερικό χώρο, εντός εδάφους, εντός σκυροδέματος.
Επιτρεπτή σύνδεση σε εξωτερικό χώρο με Al, ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός εδάφους με Ανοξείδωτο χάλυβα (SSt), St/tZn.
Επιτρεπτή σύνδεση εντός σκυροδέματος με Cu, κράμα χαλκού (Cu-A), Cu/eSn, ανοξειδ. χάλυβα (SSt), St/eCu, St/tZn.
Ευθυγράμμιση Για την ευθυγράμμιση του αγωγού συνιστάται η χρήση ισιωτήρα, κωδικού ΕΛΕΜΚΟ 69 00 100.
Εξαρτήματα γείωσης
Θεμελιακή γείωση
Περιμετρική γείωση
Συστήματα αντικεραυνικής προστασίας
Αγωγοί Συστήματος Αντικεραυνικής Προστασίας (ΣΑΠ)

Χαλύβδινος επιψευδαργυρωμένος εν θερμώ αγωγός κυκλικής διατομής Ø10mm (25m), κωδικός 6400111-70

Δασμολογική κλάση:
6400111-70
,
Κωδικός προϊόντος:
6400111-70
,
Τιμαριθμική ΑΤΗΕ:
929.3.5.1
,
Βάρος:
616.00
gr/m,
Συσκευασία:
25.00
m
Πιστοποιητικά
tested
Πληροφορίες

Συναφή Προϊόντα
